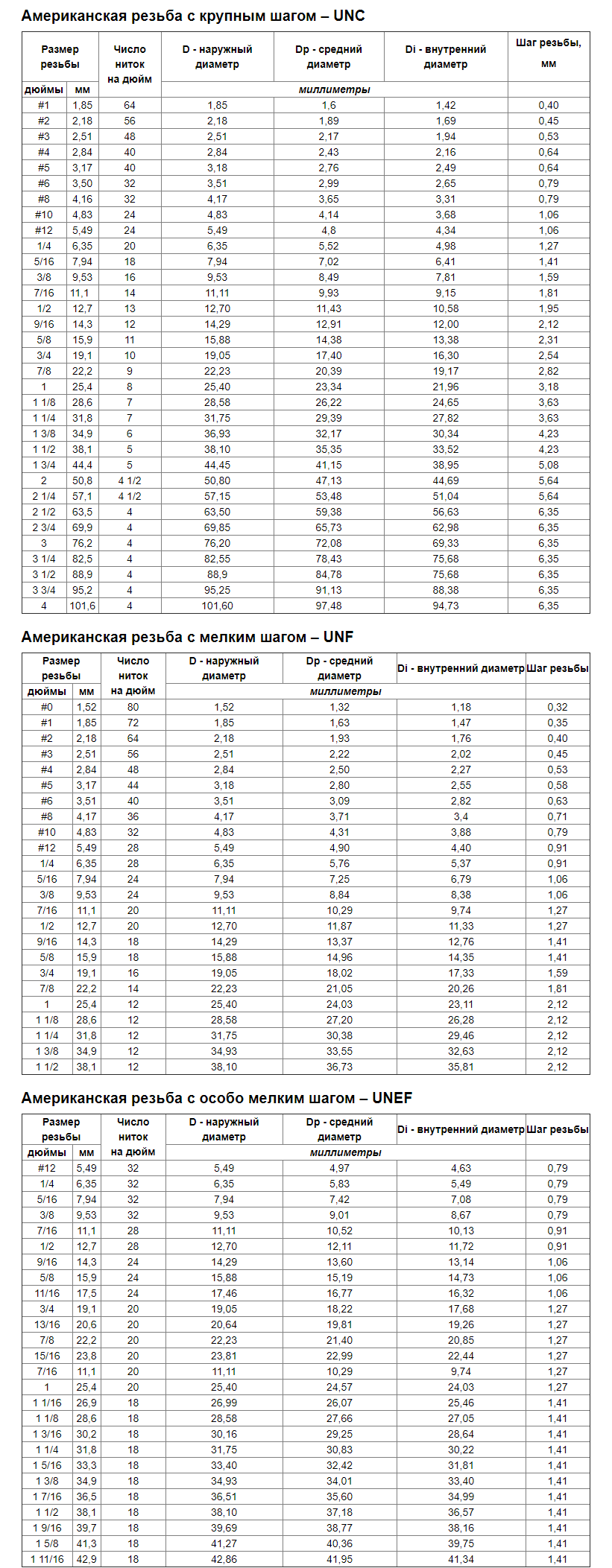

Американская дюймовая резьба - размеры сечений

Унифицированные дюймовые резьбы стандарта UN (UNC, UNF и UNEF) получили очень широкое распространение на территории таких стран как США и Канада, где действует дюймовая система измерений. В данных странах этот стандарт является основным для болтов, винтов, гаек и многих других видов крепежных деталей, используемых в машиностроении и оружейной индустрии. Их изготовление регламентируется и контролируется организациями ASME и ANSI.

Американская резьба имеет тот же профиль с углом при вершине 60°, что и метрическая стандарта ISO, но ее основные параметры выражены не в миллиметрах, а в дюймах. В зависимости от частоты витков, данная резьба также бывает крупная (основная) UNC, мелкая UNF и особо мелкая UNEF. Число витков на дюйм именуется шагом TPI, тогда как в метрике под шагом подразумевается расстояние между соседними вершинами винтовой линии Р (мм). Эти параметры связаны соотношением: Р = 1"/ TPI (напомним, что 1" = 2,54 мм).

Условные обозначения резьб стандарта UN (UNC, UNF и UNEF)

В обозначении резьбы указывается ее наружный диаметр – D, за которым следует шаг – TPI (количестве ниток на дюйм) и ее тип – UNC или UNF. Для диаметров менее 1/4" размер обозначается целым числом от 0 до 12, которое стоит после символа # или №. Каждому числу соответствует определенный наружный D, точное значение которого можно посмотреть в справочной таблице. Для всех остальных диаметров выше 1/4" эта величина выражена в дюймах.
