При выборе глушителя, каждый потенциальный пользователь этой продукции должен правильно определить параметры резьбы на своем оружии и выбрать необходимый тип присоединения глушителя к стволу оружия.

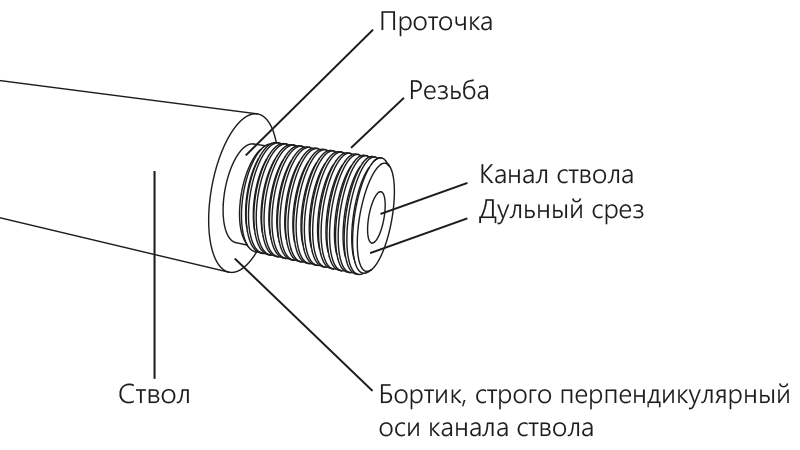

Для начала разберемся с терминологией, описывающей классическую резьбовую присоединительную часть ствола оружия:
Теперь рассмотрим типы резьб встречающиеся на стволах оружия.
На сегодняшний день на гражданском и военном оружии существует 3 типа основных присоединительных резьб для установки дульных устройств:
Первый тип резьбы.

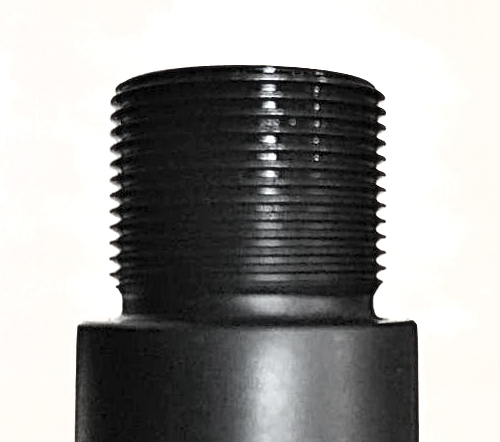

Классическая резьба с канавкой между резьбой и бортиком:
Для данной присоединительной резьбы мы изготавливаем стандартную резьбовую муфту с так называемой "сквозной резьбой" с упором фланца штуцера глушителя в бортик резьбы на стволе, образуемый ступенькой разности диаметра резьбы и диаметром тела ствола.
При при установки на этот тип резьбы нужно соблюдать следующее правило - бортик на стволе должен быть не менее 1 мм!
Бортик (мм) = Диаметр тела ствола (мм) - Диаметр резьбы (мм) : 2
Примеры:
- Диаметр тела ствола 22 мм - диаметр резьбы М18х1 (18 мм) = Разница диаметров 4 мм : 2 = Бортик 2 мм. Установка возможна!
- Диаметр тела ствола 17 мм - диаметр резьбы М15х1 (15 мм) = Разница диаметров 2 мм : 2 = Бортик 1 мм. Установка возможна!
- Диаметр тела ствола 16 мм - диаметр резьбы М15х1 (15 мм) = Разница диаметров 1 мм : 2 = Бортик 0,5 мм. В данном случае установка изделия с проходной резьбой не возможна! Требуется муфта изделия с упором в дульный срез ствола (такие резьбы у нас имеют обозначение - VDS, например М15х1VDS. См.тип 3)
Стандартный (проходной) тип резьбы глушителя:
Глушитель с проходной резьбой для резьбы первого типа. В этом варианте при завинчивании глушителя на ствол он упирается своим фланцем в бортик резьбы и за счёт этого принимает 100% соосное положение относительно оси канала ствола.

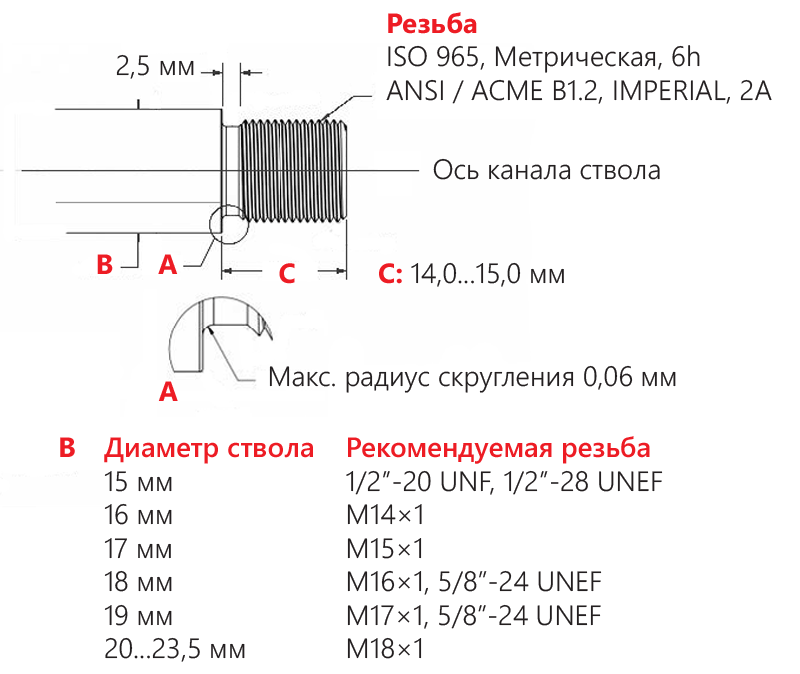

Стандартные параметры резьбы на дульном срезе ствола при использовании глушителя со стандартной (проходной) резьбой:
Этими же данными следует руководствоваться при нарезке резьбы, если это не было сделано на заводе изготовителе.
Второй тип резьбы.
Резьба (с переходом в бортик не менее 1 мм), но с недорезанной частью без канавки (фото 1) или резьба "в борт" без канавки (фото 2):

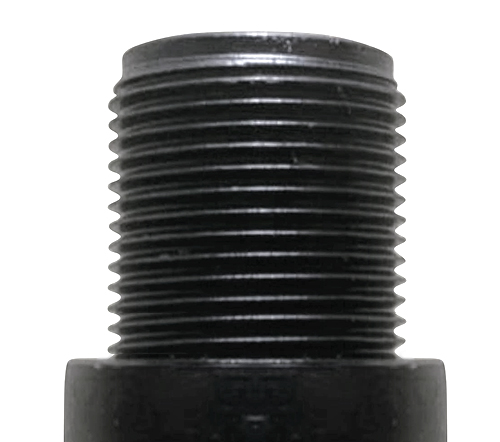

Фото 1:

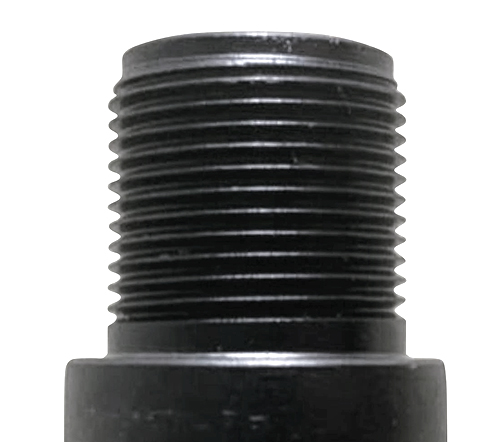

Фото 2:
Фото 1. Устанавливать на оружие с таким типом резьбы стандартные глушители с проходной резьбой НЕЛЬЗЯ!
Такой глушитель просто не навернуть до упорного бортика - резьбовая муфта изделия просто упрётся в недорезанную часть ствола.
Соответственно ни о какой соосности глушителя оси канала ствола здесь и речи быть не может.
Глушитель может порвать при первом же выстреле или в лучшем случае пуля разрушит или повредит последние камеры или лицевую стенку глушителя.
В идеальном случае, избежав этих неприятностей, вы просто не сможете пристрелять карабин - пробоины будет сеять на мишени абсолютно непредсказуемо или вы вообще не сможете найти их на мишени.
Фото 2. Устанавливать на оружие с таким типом резьбы стандартные глушители с проходной резьбой НЕЛЬЗЯ!
Данная резьба, с заходом резьбы без канавки прямо в бортик, не позволяет глушителю упереться в него без перекоса. Муфта при завинчивании на всей длине резьбы привязана к виткам и из-за отсутствия канавки такая установка будет несоосной. Виток всегда "тянет" глушитель на перекос!

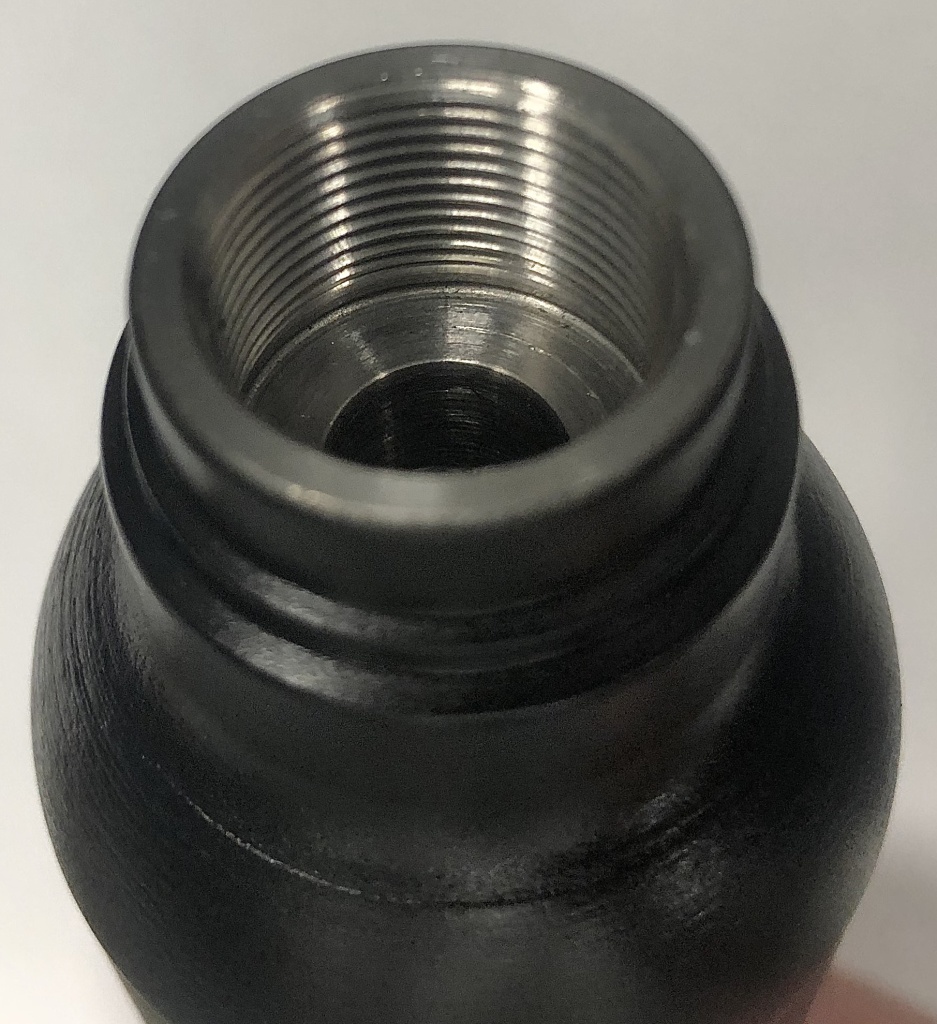

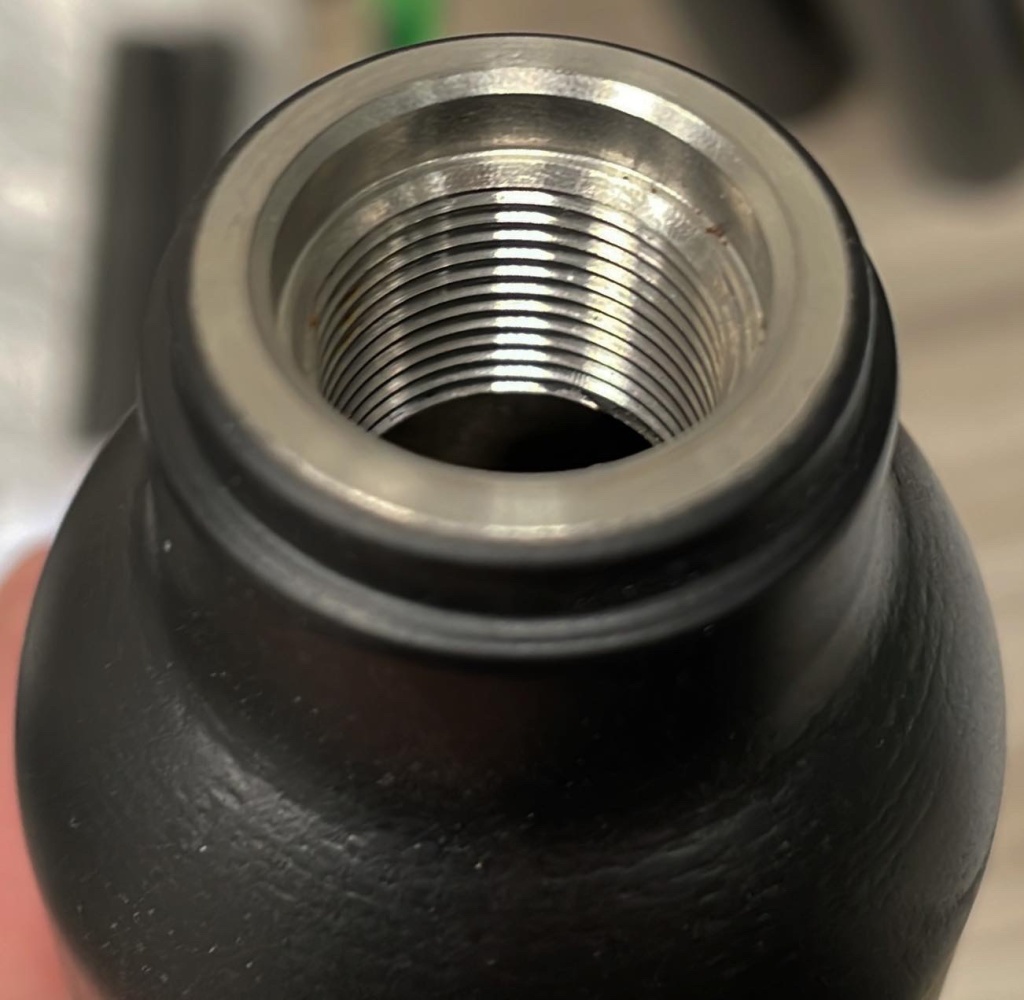

Для таких типов резьб мы производим специальный тип присоединительного штуцера глушителя (фото 3)
У нас они имеют обозначение - G (groove), например 5/8"x24G) с безрезбовым заходом на глубину 2,5...3,5 мм и упором фланца штуцера глушителя в бортик резьбы на стволе, образуемый ступенькой разности диаметра резьбы и диаметром тела ствола.
При при установки на этот тип резьбы нужно соблюдать следующее правило - бортик на стволе так же должен быть не менее 1 мм!
Такая резьба часто встречается на карабинах компании SAKO, Browning, Sabatti, поэтому будьте внимательны и обращайте внимание на данную особенность резьбы вашего карабина.
Фото 3:
Третий тип. Резьба без бортика.
К сожалению, ещё существуют на нашей планете производители оружия, кто режет на своих стволах такие резьбы...
Как не прискорбно, практически все они находятся в нашей стране.
Законодательные ограничения основанные на конспирологии, попытки "изобрести собственный велосипед" вместо того, что бы изучить мировой опыт в этой области, привели к тому,
что мы имеем сейчас огромное количество стволов не предназначенных для использования стандартных глушителей с проходной резьбой.
Примеры резьбовых параметров когда БОРТИКА НЕТ или ПРАКТИЧЕСКИ НЕТ:
Диаметр тела ствола 16 мм - диаметр резьбы М16х1 (16 мм) = 0 мм : 2 = Бортик 0 мм. То есть как такового упорного бортика - нет! Требуется упор в дульный срез.
Диаметр тела ствола 17 мм - диаметр резьбы М16х1 (16 мм) = 1 мм : 2 = Бортик 0,5 мм. Упорного бортика не достаточно для установки стандартного глушителя с проходной резьбой! Требуется упор в дульный срез.

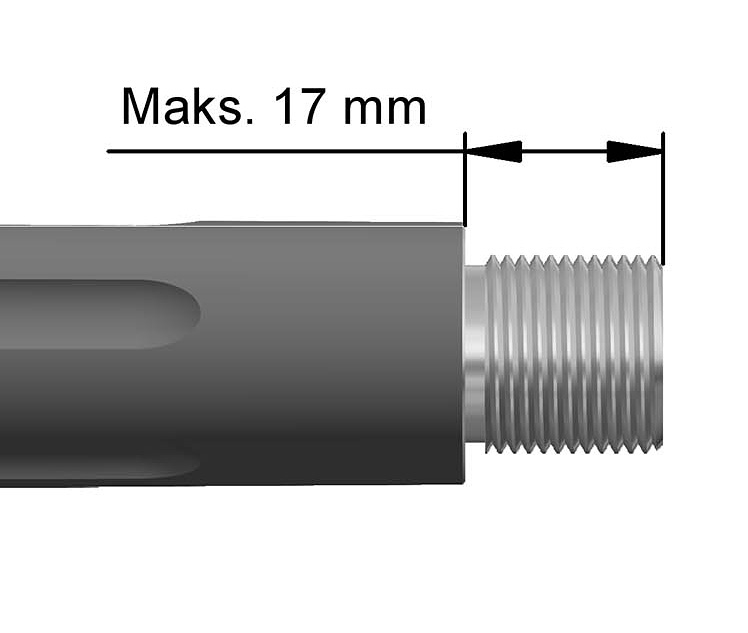

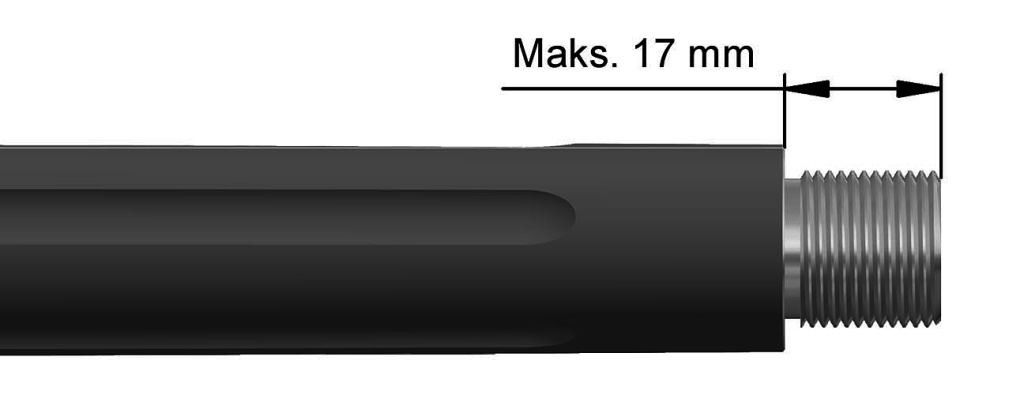

Как правило, данные стволы выглядят следующим образом:

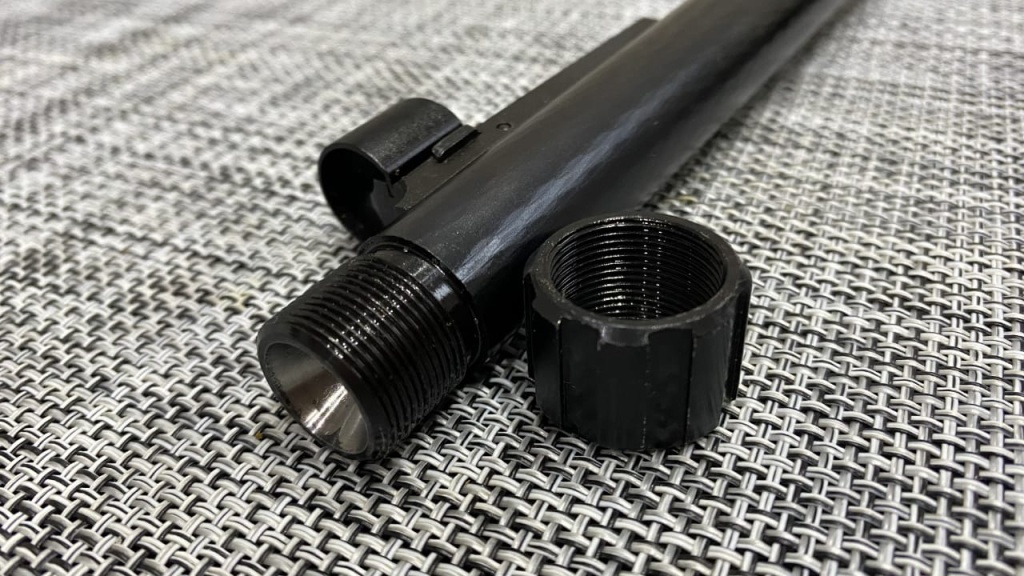

Ствол отечественного карабина... Бортик 0,2 мм:
Фото 4 (карабин ORSIS):

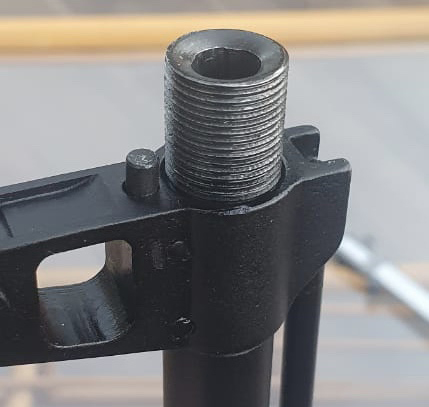

или этот вариант дульной резьбы на карабинах ВПО, где плоскость подиума мушки в отличие от плоскости дульного среза, практически не перпендикулярна оси канала ствола и не может служить упором для изделия с проходной резьбой - такое изделие 100% встанет на такой ствол с перекосом. Здесь так же требуется упор муфты изделия в дульный срез.
Фото 5:
Для установки глушителей на данные типы резьбового присоединения мы производим глушители с упором в дульный срез - тип VDS (с упором дульного среза ствола на внутреннюю "ступеньку" штуцерного присоединительного элемента глушителя).
Например - М14х1Lh VDS, M15x1VDS, M16x1VDS, и другие.
Стандартная резьба для АК, Сайга М24х1,5 уже подразумевает использование глушителей с данным типом резьбового присоединения, поэтому маркировку VDS на данных изделиях мы не размещаем.
Выглядит такая присоединительная резьба следующим образом:
Фото 6
Помимо вышесказанного существует оружие с "левой" резьбой.
Навинчивание глушителя на таких резьбах происходит против часовой стрелки.
Такие резьбы имеют дополнительное буквенное обозначение - L или Lh.
Из примеров это отечественные карабины ВПО с резьбой М14х1Lh без бортика (фото 5), турецкие карабины Turqua с резьбой М14х1Lh, карабины Steyr AUG с присоединительной резьбой М13х1Lh и другие.
Будьте внимательны при подборе правильного присоединения глушителя к вашему оружию!
Мы так же всегда готовы придти к вам на помощь.
Если вы не уверены в правильности выбора глушителя по резьбовому присоединению, пишите и присылайте фотографии вашего оружия на наш WhatsApp +7 (921) 927-20-40
Всё что необходимо, это фотография дульного среза с открытой резьбой, калибр, модель и марка вашего оружия.
